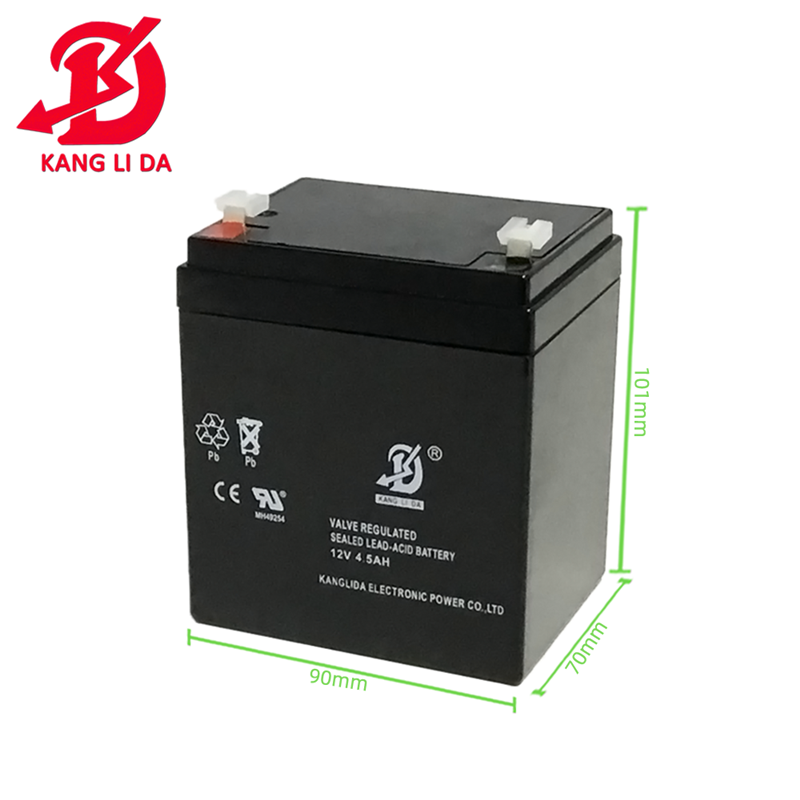

3.1 VRLA蓄電池監控系統結構
現在直流屏上標配的蓄電池充放電電池巡檢儀功能單一，只能采集電池電壓，不具備內阻、電流及溫度的采集監測只能一直充電，容易導致電池老化.縮短電池使用壽命，并且一般沒有自動放電功能，bi須人工放電。因此開發出一套VRLA蓄電池監控系統，由蓄電池性能監控系統和蓄電池充放電自動控制系統構成，以解決現有技術的不足。
蓄電池性能監控系統采用先進的一拖一分布式結構方式（如圖1所示），能夠完全替代人工維護模式，監控蓄電池所有的運行參數和性能參數,全/面了解蓄電池的性能狀態，及時發現落后單體電池.排除安quan隱患，保障系統不間斷運行。同時，通過內阻、ji柱溫度等性能參數趨勢變化監控，能實時預警性能出現下降的蓄電池并提供維護建議，讓用戶提早采取相應的處理措施，延長蓄電池的使用壽命。
蓄電池充放電自動控制系統主要包括直流互感器、電池?cái)?shù)據釆集器、PLC及觸摸屏等，系統主要對蓄電池的參數進行在線監測，如電壓、內阻、電流、電池負端溫度等。電池?cái)?shù)據采集器采集每節電池的參數信息，通過通信被PLC識別接收。直流電流互感器和蓄電池的充放電主回路相接,采集充放電電流數據。根據電池電壓及電流，自動識別是充電還是放屯。
3.2 VRLA蓄電池監控系統功能實現
3.2.1 智能監控終端
智能監控終端采用優化實時告警算法，誤告警率為0％,可以真/正幫助用戶準確發現故障電池，及時采取措施排除故障。
智能內阻測試功能：具備交流放電法和交流紋波注入法兩種內阻測試模塊，能根據系統干擾情況自動選擇zui優的測試模塊，保證在各種環境下都能準確、穩定的測試出蓄電池的真實內阻，以反應出蓄電池實際性能；實時測試蓄電池組各單體內阻，可根據用戶配置的蓄電池組的內阻測試周期，定期進行內阻測試。
(1)智能容量估算：內置先進的容量估算公式，能夠估算出蓄電池的實際容量和蓄電池組后備供電時間。
(2)高度智能化：支持單體模塊自動編號功能。只需將單體模塊安裝好.系統啟動后自動編號，無需人工干預，可大大節省安裝時間，也便于后期故障模塊更換及維護。支持在現場查看所有的監控參數.并且可在現場進行相關監控參數、告警門限等設置。具備各種接口，支持Modbus、TCP/IP、61850等多種通信協議，支持和其他設備通信進行數據傳輸。
3.2.2 收斂模塊
采用zui先進的分布式一拖一組網模式，每個單體電池安裝一個監控模塊，每個監控模塊通過 RS-485網絡串接起來，將監控?cái)?shù)據匯集到收斂模塊，由收斂模塊將數據傳輸?shù)斤@示模塊顯示。
放電容量測試支持：能自動判斷電池組開始放電，自動記錄整個放電過程和充電過程。因此,用戶無需在購買充放電測試所需的監控設備，節省資金，并且大大減輕維護人員的接線工作量。模塊和模塊之間的通信全部采用RS-485方式，保證數據傳輸?shù)姆€(wěn)定可靠。
3.2.3 單體架空模塊
單體模塊具備測量電池電壓、電池內阻、ji柱溫度、波紋電壓等功能，具備反接保護、過壓保護等功能，滿足變電站對蓄電池安quan運行的相關要求。蓄電池內部溫度監控：直接將溫度傳感器固定安裝在ji柱上，準確反應蓄電池內部溫度，及時發現“熱失控”等電池故障。
單體監控模塊工作電流＜4mA,對監控系統無任何影響。單體模塊之間通信，支持頭尾環起,還支持多通道串聯(一個通道zui多可支持120節)，當通信線路上岀現一個斷點時，能zui大限度的減少受此斷點影響而通信不上的單體模塊數量。
3.2.4 模擬大負載
開發一套模擬負載，與收斂模塊相互配合，模擬鉛蓄電池充放電過程，記錄鉛蓄電池充放電過程中電池電壓、電流、溫度等數據.采用先進的大數據分析冗余算法，模擬計算鉛蓄電池內阻，進而完成對鉛蓄電池的運行健康狀態的智能分析與預測。
